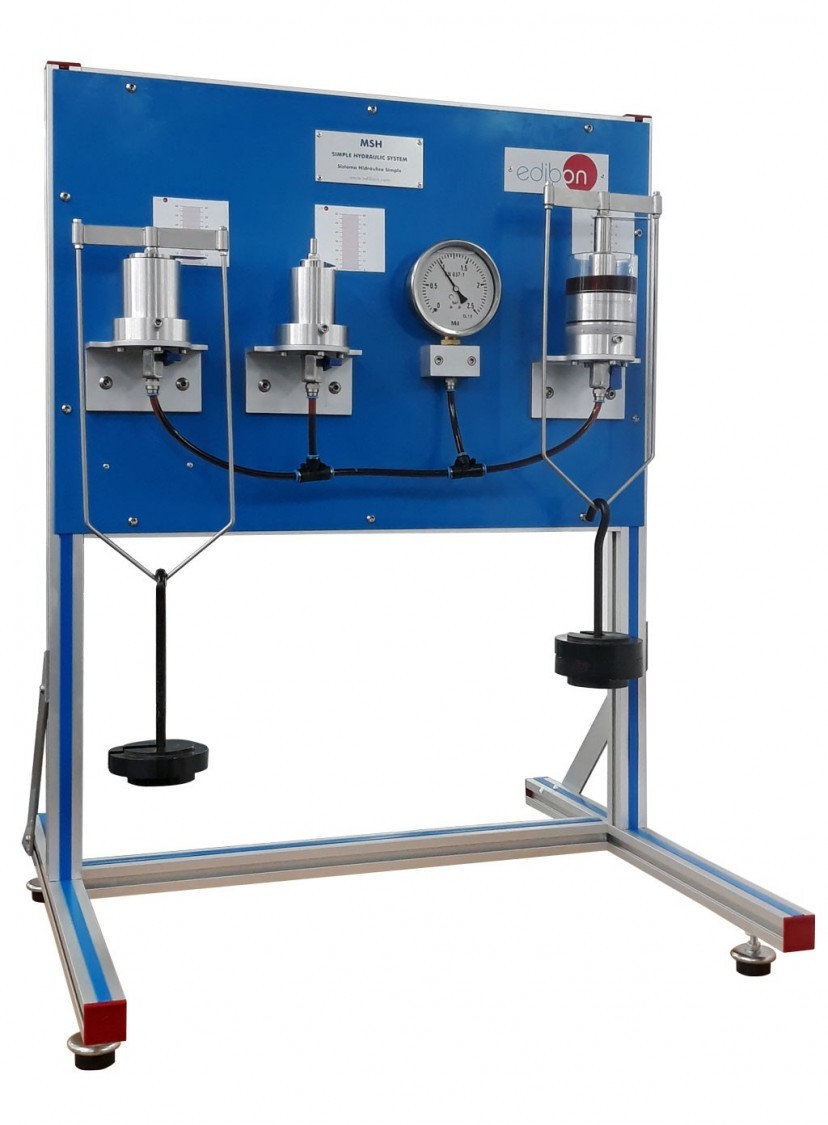

UNITATE HIDRAULICA SIMPLA

Unitatea hidraulică simplă, „MSH”, a fost proiectată pentru studii legate de inginerie mecanică și autovehicule. Este folosit pentru a demonstra cum un lichid poate fi folosit pentru a transmite o forță.

Unitatea poate fi folosită și pentru a efectua experimente pentru a studia relațiile dintre forța asupra pistoanelor, aria secțiunii transversale a pistoanelor și presiunea fluidului din unitate.

Unitatea este formată din trei cilindri și pistoane ale căror secțiuni transversale sunt în raportul 1, 2 și 6. Acești trei cilindri și manometrul sunt conectate în paralel. Cu tastele ON/OFF incluse în circuit, oricare dintre unitățile de cilindru poate fi izolată de unitate.

Sunt furnizate suporturi de încărcare.

Unitate de masă.
Cadru și panouri din aluminiu anodizat din oțel vopsit.
Principalele elemente metalice din oțel inoxidabil.
Unitatea „MSH” constă în principal din:
  Trei pistoane de diferite zone:
  Piston 1. Aria secțiunii transversale: 300 mm².
  Piston 2. Aria secțiunii transversale: 600 mm².
  Piston 3. Aria secțiunii transversale: 1800 mm².
  Trei supape pentru a izola fiecare piston.
  Manometru, interval: 0 – 2,5 bar.
  Două umerase de încărcare, greutate: 230 gr.
Pentru a efectua practicile cu unitatea „MSH” sunt necesare două seturi de greutăți „tip C”. (nu sunt incluse).

SET B. Set cârlig și masă din alamă 2 kg
