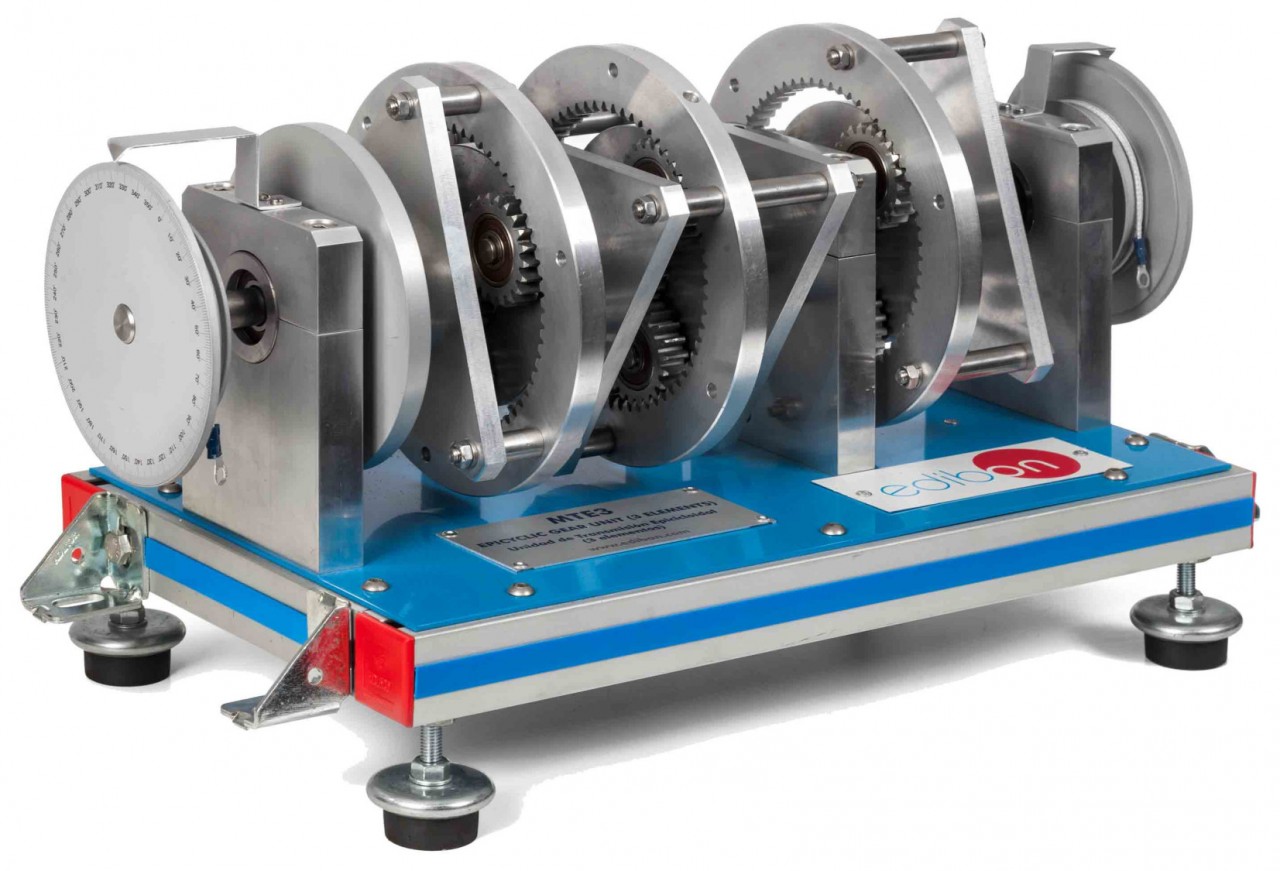

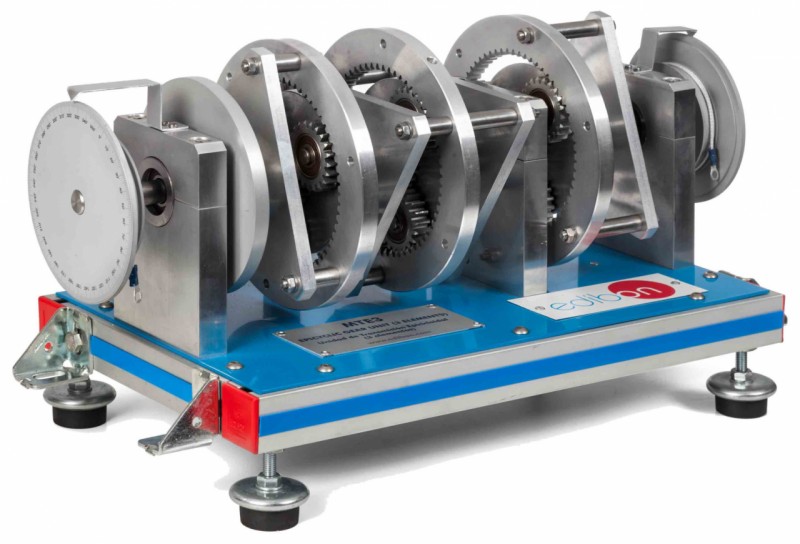

UNITATE DE VITEZE EPICICLICE (3 elemente)

Unitatea de angrenare epiciclică (3 elemente), „MTE3”, constă din trei seturi de angrenaje epiciclice cuplate. Acesta va permite elevilor să efectueze experimente cu diferite rapoarte de transmisie, precum și conversii de cuplu.

Angrenajele epiciclice instalate în unitatea „MTE3”, sunt aceleași și constau din următoarele elemente:

Roțile solare (Z=21).
Set de angrenaje satelit (Z=21).
Inel (Z=63).
Unitatea are două discuri gradate situate la arborii de intrare și de ieșire, care vor permite verificarea rapoartelor de viteză și cuplu în funcție de aplicarea diferitelor frâne.

Puterea ajunge la angrenajele epiciclice prin angrenajele tip soare.

Unitate de masă cu picioare reglabile.
Cadru și panouri din aluminiu anodizat din oțel vopsit.
Unitatea „MTE3” constă în principal din:
  Trei seturi de angrenaje epiciclice cuplate, formate din:
  - Unelte solare.
  - Set de angrenaje prin satelit.
  - Suport comun al sateliților.
  - Inel exterior.
  Două discuri gradate situate la arborii de intrare și de ieșire.
  Diferiți știfturi mecanici care simulează supapele pilot utilizate pentru frânarea diferitelor componente planetare.
Arborele unității sunt realizate din oțel inoxidabil. Discurile și angrenajele sunt realizate din aluminiu pentru a facilita
experimentele.
Pinionii sunt realizati din aluminiu si sunt montati pe rulmenti cu bile pentru a reduce pierderile datorate frecarii,
ușurând executarea exercițiilor practice.
Unitatea „MTE3” oferă trei viteze înainte și o viteză înapoi.
