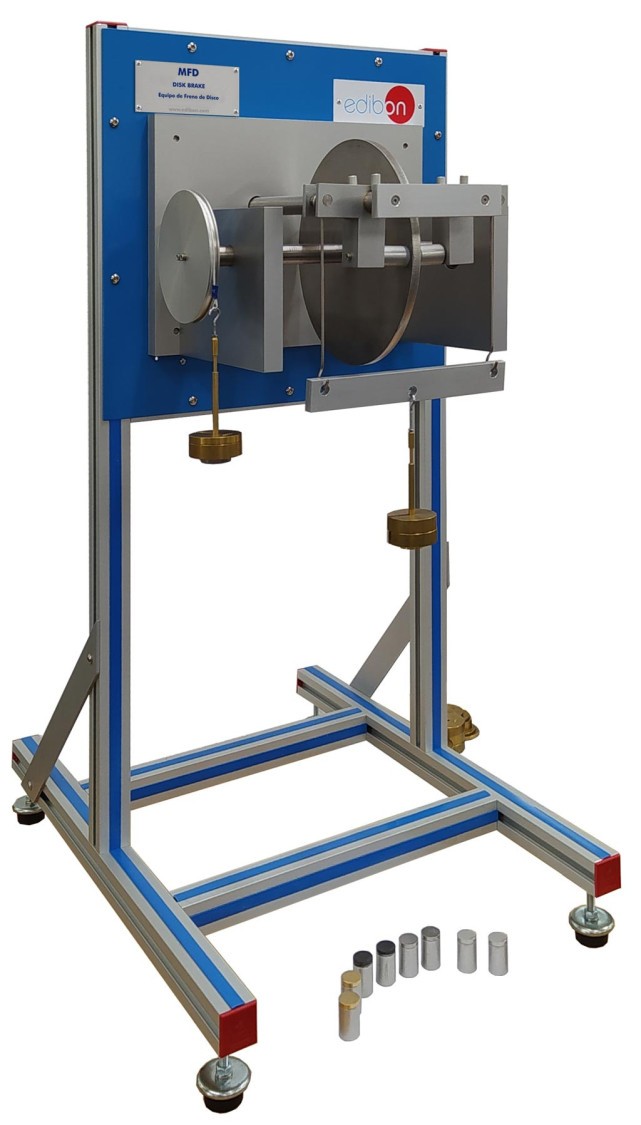

UNITATE DE FRANARE CU DISC APARATURA DIDACTICA PNRR

Această unitate „MFD” a fost concepută pentru a efectua experimente pentru a investiga relația dintre forța normală care acționează asupra plăcuțelor de frână, raza efectivă a plăcuțelor de frână și cuplul de frânare.

Plăcuțele de frână sunt amplasate pe pârghii manivelă clopot la care pot fi atașate suporturile de sarcină. Este furnizat un fascicul de sarcină pentru a fi utilizat atunci când se efectuează experimente cu două plăcuțe de frână. Arborele suport sunt găurite și știfturi prevăzute astfel încât pârghiile manivelelor clopot să poată fi amplasate în diferite poziții radiale.

Pot fi testate diferite materiale pentru plăcuțe de frână.

Cuplul de frânare poate fi determinat prin atașarea unor mase sau greutăți la un cablu înfășurat în jurul scripetei de pe arborele discului.

Unitate de masă cu picioare reglabile.
Cadru și panouri din aluminiu anodizat din oțel vopsit.
Unitatea „MFD” constă în principal din:
  Disc de frână:
  Material: AISI 304.
  Diametru: 230 mm.
  Cinci perechi de plăcuțe de frână:
  Materiale: Ferodo, alamă, oțel, nailon și aluminiu.
  Suport din aluminiu anodizat.
  Scripete din aluminiu anodizat pentru a genera cuplu.
  Trei arbori de susținere din oțel inoxidabil cu posibilitatea de a plasa plăcuțele de frână în diferite poziții radiale prin intermediul știfturilor incluse.

SET B. Set cârlig și masă din alamă 2 kg
