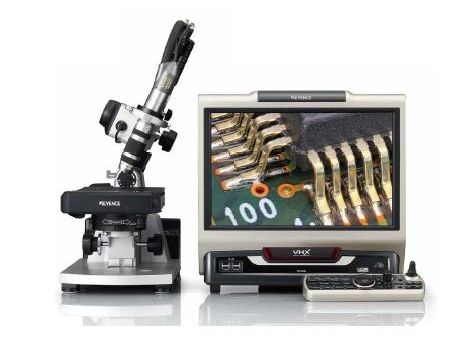

Microscop digital

  Functii de baza: - claritatea si adancimea campului – de neegalat - masuratori flexibile si de inalta acuratete - fisierele cu imagini sunt usor de inregistrat si gestionat Functii avansate - UNICE: - control motorizat XYZ si fucntie extrem de rapida de lipire imagini - depaseste cu mult capacitatile unui microscop optic - functii avansate automate de masurare AVANTAJE: 1. Adancimea mare a campului – captureaza usor, complet focusat, imagini de rezolutie mare; folosind standul optional VH-S30, puteti captura imagini ale unui obiect din orice unghi 2. Masuratori dimensiuni de o acuratete superioara 3. Sistem usor de folosit cu posibilitate de operare prin simpla apasare a unui buton 4. Solutie eficienta d.p.d.v. economic – 4 microscoape intr-un singur sistem : - Stereomicroscop - microscop metalografic - microscop electronic - microscop pentru masuratori Desciere:

• permite observarea precisa a imaginilor cu denivelari mari (varfuri si adancituri pronuntate), pe care microscoapele optice sunt incapabile sa le vizualizeze;
• ofera posibilitatea vizualizarii in conditii excelente a obiectelor transparente sau a celor cu un contrast redus;
• vizualizarea se poata efectua din toate unghiurile – daca este accesorizat cu stand pentru observare din unghi („Free Angle observation system”) - motorizat pe axa Z;
• permite obtinerea unor imagini de o calitate superioara – rezolutie inalta : 54 milioane pixeli;
• efectueaza vizualizari si masuratori 3D cu pachetul optional masurare 3D;
• functie de corectare a imaginii – elimina neclaritatile induse de vibratii in timpul fotografierii; va permite observarea la rate de marire foarte mari, calitatea imaginii nefiind influentata de eventualele vibratii externe;
• rata (viteza preluare imagine) de 15 de cadre pe secunda (15fps);
• 9 moduri de iluminare – previzualizarea celor 9 moduri si posibilitatea de a alege modul de iluminare dorit;
• functie de eliminare a efectului de „orbire” prin reducerea reflexiei luminii de pe obiectele analizate;
• functie de reglare a iluminarii pentru o observare corecta a marginilor obiectelor analizate;



• posibilitatea vizualizarii analizei imaginii de catre mai multe persoane simultan – microscopul este dotat cu un afisaj mare de 17 inch de rezolutie inalta (WUXGA (1920 x 1200 pixels));
• analiza comparata – ecranul sa se poata imparti in doua pentru analizarea comparata a doua sectiuni diferite din proba analizata sub microscop;
• salvarea imaginilor se face pe hardul inclus de 500GB; pentru fiecare imagine se salveaza cel putin urmatoarele informatii: denumire fisier, titluri, numele organizatiei, lentila si factorul de marire folosit si comentarii ale utilizatorului;
• functie de inregistrare si reluare a inregistrarilor pentru a observa si inregistra modificarile cronologice ale probei; inregistrarile se vor efectua la o rata de 28fps, timp de o ora. Se pot face capturi de pe film. Filmul va fi salvat in format .avi pentru a putea fi revazut cu ajutorul oricarui PC
• ofera posibilitatea de a programa microscopul sa preleveze imagini la intervale presetate de timp si sa le transmita in reteaua locala (LAN) catre alt PC; in timpul mort dintre capturi, iluminarea microscopului se va opri automat.
• microscopului permite legarea intr-o retea locala (LAN) pentru un transfer rapid si facil de informatii in locatii indepartate;
• mod de operare PC – permite operarea microscopului in mod PC obisnuit – pentru pregatirea si trimiterea rapoartelor in format Excel sau Word;
• permite instalarea unui program antivirus;
• are posibilitatea de masurare in 19 moduri (16 de baza si 3 automate) predefinite (pe ecran, in timp real): distanta, raza, distanta intre centrele a doua cercuri, distante x-y, masurare arie, distanta intre 2 paralele, lungimea perpendicularei, unghi;
• suporta functii pentru imbunatatirea masuratorilor: introducere a mai multor puncte, selectarea automata a marginilor, masurari la rezolutii mari, autocalibrare;
• recunoasterea automata a lentilei si a factorului de marire selectat – nu necesita setari suplimentare in cazul in care se efectueaza masuratori 3D;
• microscopul se livreaza impreuna cu o consola de control, cu urmatoarele caracteristici:

• ajuta efectuarea de analize rapid si usor prin simpla apasare a unei taste;
• consola este dotata cu taste alocate urmatoarelor functii: corectie de vibratii, eliminare orbire, masurare, pauza, inregistrare, compozitie rapida 3D, schimbarea iluminarii, optimizarea imaginii, HDR (High Dynamic Range), inmagine HD (High Definition)

• microscopul poate fi prevazut optional cu un stand motorizat cu vizualizare unghiulara libera (free-angle), cu urmatoarele caracteristici:

- ajustarea automata a focusarii - miscare X-Y a suportului - miscare de rotatie si oblica a axei - mecanism special de centrare a piesei analizate chiar si cand lentila este inclinata sau rotita - miscare electrica pe verticala comandata de un motor electric - sa fie dotat cu suporti din cauciuc pentru reducerea vibratiilor - motor electric 2 faze - miscare: 29 mm (electric) 33mm (manual) - rezolutie: 1μm - temperatura operare: 5-400C - greutate aproximativa: 13-14 kg

  Element de receptare a imaginiii 1/1.8-inch, 2.11 million-pixeli senzor de imagine CCD Total pixeli 1688 [H] x 1248 [V] Efectiv pixeli 1628[H] x 1200[V] Virtual pixeli1600[H] x 1200[V] Metoda de scanare Progresiva Rata de cadre 15 cadre/sec si 28cadre/sec selectabil Rezolutie 2 milioane pixeli 1600[H] x 1200[V]Aprox 1000linii TV Rezolutie 6 milioane pixeli 1600[H] x 1200[V]Aprox 1200linii TV 2 milioane pixeli x 3 mod CCD Rezolutie 8 milioane pixeli 3200[H] x 2400[V]Aprox 1600linii TV Rezolutie 18 milioane pixeli 4800[H] x 3600[V]Aprox 2000linii TV Rezolutie 54 milioane pixeli 4800[H] x 3600[V]Aprox 2000linii TV 18 milioane pixeli x 3 mod CCD HDR (High Dynamic Range) 16 biti rezolutie prin date RGB de la fiecare pixel Castig Auto ,Normal,Preset Diafragma electronica Auto,Manu,Off,1/15,1/30,1/60,1/120,1/250,1/500,1/1000,1/1200,1/5000, 1/9000, 1/19000 Viteza de schimbare a diafragmei 0.2sec,la 17sec Poate fi setata cu un increment de 0.1sec Balans alb Auto, Manual, One push, Presetat [2700K,3200K,5600K,9000K] Monitor LCD[TFT] Color LCD[TFT] 17 inch Dimensiuni 365,76[H] x 228,6[V]mm Pixeli pe punct 0.1905[H] x 0.1905[V]mm Numar de pixeli 1920[H] x 1200[V] [WUXGA] Display color Aprox 16 770 000 culori Stralucirea 270 cd/m2 Rata contrast 450 :1 Unghi de vizionare ± 80gr[orizontal],±70gr[vertical] Unitate optica DVD super multi-drive Foloseste CD-R/CD-RW/DVD±R/DVD±R DL/DVD±RW/DVD-RAM Capacitatea de stocare 4.7 GB Capacitatea de stocare a hard disc 500 GB [incluzand 80 GB capacitate rezervata ] Format imagine JPEG/HD foto (fara compresie), TIFF (cu compresie) Marime imagine in mod vizualizare 20000(H) x 20000(V) pixeli Lampa 12V, 100W, lampa cu halogen Durata de viata lampa 1000 ore [medie ] Temperatura 3100K [la intensitate maxima a luminii] Iesire video DVI (1920x1200pixeli) Frecventa de scanare pt monitor LCDspecial 75kHz[H],60Hz[V] Frecventa de scanare pentru monitorextern 75kHz[H],60Hz[V] Intrare mouse USB Intrare tastatura USB Intrare exterioara Pauza/inregistrare/intrare fara tensiune[contact/faracontact] Retea locala de calculatoare RJ-45[10BASE-T/100BASE-TX/1000BASE-T] USB 2.0 Seria A 8 tipuri Alimentarea 240VAC, 50/60Hz Greutate controler Aprox 11.6 kg Greutate camera Aprox 1. Kg Greutate consola Aprox 0.4 kg Dimensiuni Aprox. 420x416x181 mm Functii suplimentare: Capturare imagini super-rezolutie (RGB) Livrat standard Functie de « coasere » (lipire) a imaginilor 2D Livrat standard Functie de « coasere » (lipire) a imaginilor 3D Livrat standard Functie High Dynamic Range Livrat standard Functie de compensare a Adancimii Compensarea adancimii in timp real Acuratetea metodei DFDcu functie 3D Compensarea de inalta calitate a adancimii Functie de iluminare simulata 3D Prevazuta Functie compensare simultana imagini 3D 2 ecrane Functie auto-focus Prevazuta(cu utilizarea standului standului motorizat cu vizualizare unghiulara libera) Functie navigare Prevazuta (numai daca se foloseste standul optional VHX-90BE) Functie blocare focus Prevazuta (este necesar VHX-S90F si VHX-S15) Imagine rapida HD Prevazuta Functie de comparare 3D dublu scren simultan Prevazuta Combinare/Comparare/Mod diferential display Zoom digital in timp real 1.0xla10.0x [100 pasi] Functia de comutare a iluminari Prevazuta Totala ,Partiala ,o Parte a modului de iluminare Modul e-preview Listarea automata a cinci moduri de imagini si selectarea tipului optim de imagine Functie de contrast optim Prevazuta Functie de eliminare a efectului de orbire Prevazuta Mod de imagine Vivid&sharp Prevazut Functie supraincarcare obiectiv Prevazuta Functie de amplificare a marginilor prevazuta Functie corectie raze gama prevazuta Functie de corectare a vibratiei camerei Prevazuta Functie de impartire Impartire verticala ,impartire orizontala ,in 4 parti Functie inregistrarea imaginii in miscare 28 cadre /sec max Marimea imagini[800x600] Marimea efectiva a imaginilor [800x480] Functie de inregistrare temporizata Prevazuta Functie automata de control automata a unitatii Prevazuta Ajustarea rapida a sensitivitatii Viteza de deschidere a camerei si marirea pot fii ajustate cu un trimer Functie recunoastere automata a lentilelor (Double‘R) prevazuta Functie de masurarea dimensionala de inalta rezolutie Prevazuta Masurarea automata in doua puncte a campului vizual larg Prevazuta Functie de masurare a distantei , unghiurilor, radiani,arie … Diferite functii sunt prevazute Functie automatica numarare/masurare Masurare distanta /arie de la stralucire/color extractie Masurare maxim suprafata prevazuta Masurare automata suprafata Prevazuta Afisare scala Diferite functii sunt prevazute Functie calibrare printr-o singura apasare de tasta Prevazuta Calibrare automata Prevazuta Functie inlocuire punct de masurare Prevazuta Functie masurare libera Prevazuta Functie afisare dimensiune specificata Prevazuta Functie auxiliara de masurare Prevazuta Memorare CSV Prevazuta Detectia automat a limitelor Prevazuta Masurare XY Prevazuta Functie afisare imagini late Prevazuta Masurarea profilului 3D Soft optional Masurare volum Optional (daca se achizitioneaza softul de masurare 3D Masurare 3D distanta intre 2 plane Optional (daca se achizitioneaza softul de masurare 3D Masurare 3D unghi intre 2 plane Optional (daca se achizitioneaza softul de masurare 3D Functie 3D color/scala Prevazuta [X/Y/Z axe scala ] Functie de masurare diferentiala in 2 puncte Prevazuta Functie AutoFocus Prevazuta Masurarea profilului in sectiune transversale Prevazuta Functie lipire ultra-rapida imagini 3D Optional (daca se achizitioneaza softul de masurare 3D Observare completa, inregistrare si masurare Sistem tip « all-in-one » Sistem compatibil imagini HD prevazut Atasament tip baioneta Prevazut Intrare tastatura Activa Compatibil cu declansator comanda la picior Activ Setari utilizator Prevazut Mod PC Prevazut Ghid functii Prevazut Soft comunicare PC Transfer usor de informatii catre un PC Soft reproducere imagini 3D pe un PC PC-ul reproduce o imagine 3D salvata pe microscopul VHX Soft playback 3D HDR Permite ajustarea iluminarii, contrastului si texturii Soft masurare Permite efectuarea de masuratori pe PC (dimensiuni)

  Standuri Soft masurare 3D Lentile

  Facand parte din gama VHX, microscoape digitale, modelul VHX-1000 se bucura de o gama vasta de domenii in care isi poate gasi aplicatia. Printre aceste domenii, conform marturisirilor utilizatorilor acestui model, mentionam:   - industria auto, - industria de utilaje, - electronica, - industria chimica si alimentara, - industria conservelor, - industria textila.
