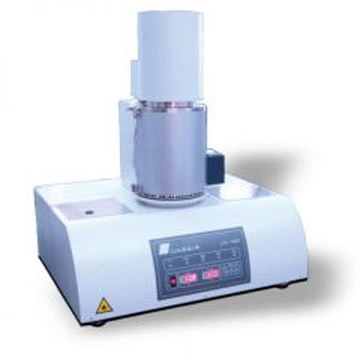

Instrument analize proprietati termo-fizice cu Xenon

Informatii privind proprietatile termo-fizice ale materialelor si optimizarea transferului de caldura la produsele finale, au devenit vitale pentru aplicatiile industriale. In ultimii ani s-a dezvoltat metoda “Flash” devenind cea mai utilizata tehnica pentru masurarea difuzivitatii termice si a conductivitatii termice a diferitelor tipuri de solide, pudre sau lichide. Descriere Linseis ofera o varietate de instrument pentru masurarea difuzivitatii...

Model: XFA 500

Preţ, fără TVA: La cerere

Distribuie

Telefon: 0744.594.794 / 0251.417.664

E-mail: tehnic@aparatura-laboratoare.ro

  Informatii privind proprietatile termo-fizice ale materialelor si optimizarea transferului de caldura la produsele finale, au devenit vitale pentru aplicatiile industriale. In ultimii ani s-a dezvoltat metoda “Flash” devenind cea mai utilizata tehnica pentru masurarea difuzivitatii termice si a conductivitatii termice a diferitelor tipuri de solide, pudre sau lichide. Descriere Linseis ofera o varietate de instrument pentru masurarea difuzivitatii termice. XFA 500 este varianta economica pentru masuratori in gama de temperaturi RT-5000C. Designul modular permite upgradarea la modelul LFA1000 care este sistemul “high-end”. LFA 1000 asigura rate de prelevare de neegalat, pana la 6 probe in acelasi timp, modularitate inalta, trei modele de cuptoare acoperind o gama larga de temperaturi (-125...+16000C) , doua detectoare precum si un design etans care suporta pana la 10E-5mbar. Principiu: Proba este pozitionata pe un robot special, pozitionat in interiorul cuptorului. Cuptorul este apoi mentinut la o temperatura predeterminata. La aceasta temperatura suprafata probei este iradiata cu un puls de energie (xenon flash). Acest puls de energie rezulta intr-o crestere de temperatura omogena la suprafata probei. Cresterea de temperatura rezultata la suprafata din spate este masurata cu ajutorul unui detector de mare viteza cu infrarosu (IR) iar valorile de difuzivitate termica sunt determinate din raportarea cresterii de temperatura la timp. Semnalul rezultat masurat calculeaza difuzivitatea termica si in cele mai multe cazuri datele privind caldura specifica. Daca este identificata si densitatea (ρ) conductivitatea termica poate fi calculata dupa formula: Acuratetea si repetabilitatea Discutam de cea mai mare acuratete si repetabilitate: +/-3% pentru difuzivitatea termica si +/-5% pentru conductivitatea termica. Valorile pot varia in cazul unor aplicatii speciale. Evaluare multistrat Pachetul soft puternic permite evaluarea unor sisteme cu 2 sau 3 straturi. Corespondenta cu standardele internationale Sistemele Linseis opereaza conform standardelor nationale si internationale cum ar fi ASTM E-1461, DIN30905 si DIN EN 821 Tehnica absoluta – metoda folosita este o tehnica de masurare absoluta (pentru difuzivitate termica) deci nu este nevoie de calibrarea sistemului Viteza si flexibilitate Combinatia dintre robotul de proba si metoda de test permite un timp de masurare de neinvins. O masurare tipica pentru 6 probe ia ami putin de cateva ore.  Constructia sistemului Linseis ofera un sistem modular unic pentru analizoarele de proprietati termofizice. Este posibil sa se up-gradeze (sa se imbunatateasca) gama de temperaturi (cuptoarele si sistemele de masurare sunt interschimbabile) sau de detectare (detector inetrschimbabil InSb sau MCT). Acest lucru avantajeaza utilizatorul, care poate incepe cu un sistem ieftin (XFA) si, in timp sa isi imbunatateasca sistemul cand bugetul ii permite (la un LFA). Pachetul software Toate instrumentele de analiza termica produse de Linseis sunt controlate prin intermediul calculatorului. Modulele individuale de soft ruleaza exclusiv pe platforma MS Windows. Softul complet consta in 3 module:
    • controlul temperaturii
    • achizitia de date
    • evaluarea datelor
Softul incorporeaza toate caracteristicile esentiale pentru pregatirea masuratorii, executie si evaluare, la fel ca si in cazul altor experimente de analiza termica. Caracteristici generale ale softului
  • complet compatibil cu sistemul de operare MS Windows
  • securitatea datelor in caz de cadere de tensiune
  • protectia termocuplului
  • evaluarea masuratorii curente
  • compararea curbelor
  • memorarea si exportul evaluarilor
  • exportul si importul datelor in format ASCI
  • exportul datelor in format Excel
  • analiza multimod (DSC TG, TMA, DIL etc)
  • controlul programabil al gazelor
Caracteristicile softului de evaluare:
  • introducere manuala sau automata a datelor relevante masuratorii: densitatea sau caldura specifica
  • exemplu “wizard” pentru selectarea modelului potrivit
  • corectia finita a pulsului
  • corectia pierderilor de caldura
  • model multistrat
  • determinarea rezistentei la contact
  • determinarea caldurii specifice (cp) prin metode comparative
Caracteristicile softului de masurare:
  • introducerea datelor usoara si in sistem prietenos: segmente de temperatura, gaze etc
  • robotul de proba controlabil
  • softul afiseaza automat masuratorile corectate dupa pulsul de energie
  • procedura de masurare complet automata pentru masuratori de probe.
XFA (Xenon Flash) A doua sursa de puls, lampa de xenon ofera o solutie ieftina pentru efectuarea de masuratori pentru determinarea proprietatilor termofizice. Lampa integrata asigura o energie maxima de 10J/puls. Robotul de proba Robotul de proba complet motorizat poate sustine pana la 6 probe (rotunde cu diametre de 10 sau 12,7mm sau patrate cu latura de 10mm) sau pana la 3 probe (rotunde cu diametrul de 25,4mm). De asemenea pot fi analizate si probe lichide (in containere speciale). Sunt posibil de analizat si probe in alte forme geometrice insa acest lucru se poate face numai la cerere. Optiuni de mediu efectuare experiment Sistemul poate fi operat sub vid (10E-5mbar) oxidare sau atmosfera reducatoare. In plus, un controller manual sau automat (controlat de software) pentru 2,3 sau 4 gaze, poate fi atasat sistemului pentru generarea unor atmosfere specifice. Cuptorul Unitatea XFA poate fi echipata cu 1 tip de cuptor. Daca se up-gradeaza la LFA, vor fi disponibile 4 tipuri de cuptoare interschimbabile Detectorii Sistemul este echipat cu un detector InSb racit cu azot lichid. Detectori poate fi comandat cu un vas Dewar pentru 8 sau 24 ore. Pentru masuratori mai lungi trebuie comandat accesoriul pentru racire automata impreuna cu un Dewar.
  Dimensiuni proba Φ10mm; 0,1-6mm grosime Φ12,7mm; 0,1-6mm grosime Φ25,4mm; 0,1-6mm grosime 10x10mm; 0,1-6mm grosime Numar maxim de probe Pana la 6 probe Φ12,7mm Pana la 3 probe Φ25,4mm Gama de temperaturi RT … 5000C Vid 10E-5mbar Atmosfera Inerta, oxidanta, reducatoare Gama de masurari Difuzivitate termica 0,01mm2/s … 1000mm2/s Conductivitate termica 0,1W/(m.K) … 2000W/(m.K) Repetabilitate difuzivitate termica 3% (pentru majoritatea materialelor) Caldura specifica 5% (pentru majoritatea materialelor) Acuratete Difuzivitate termica 5% (pentru majoritatea materialelor) Caldura specifica 5% (pentru majoritatea materialelor) Sursa puls Xenon Flash Energie puls 10J/puls Ajustare energie puls DA Ajustare lungime puls NU Tip senzor InSb, racit cu azot lichid
  Denumire accesoriu COD Sistem racire cu azot lichid Vas dewar 25 lit Pompa de vid Pompa turbomoleculara Control manual 1/2/3/4 gaze Control automat 1/2/3 gaze Sistem control automat prin soft cu MFC pentru 2/3 gaze Suport 6 probe 12.7mm (rotund) Suport 3 probe 25.4mm (rotund) Suport 6 probe 10mm (patrat) Suport probe lichide din safir Suport probe lichide din aluminiu
Domeniile de aplicabilitate sunt:
  • ambalarea electronicelor
  • schimbatoare de caldura
  • izolatoare temice
Avantajele principale ale acestei tehnici de masurare non-destructiva si non-contact, sunt:
  • preparare usoara a probei
  • necesita proba de dimensiuni mici
  • timpi de masurare rapizi
  • acuratete inalta
