AMBREIAJ CU PLACI

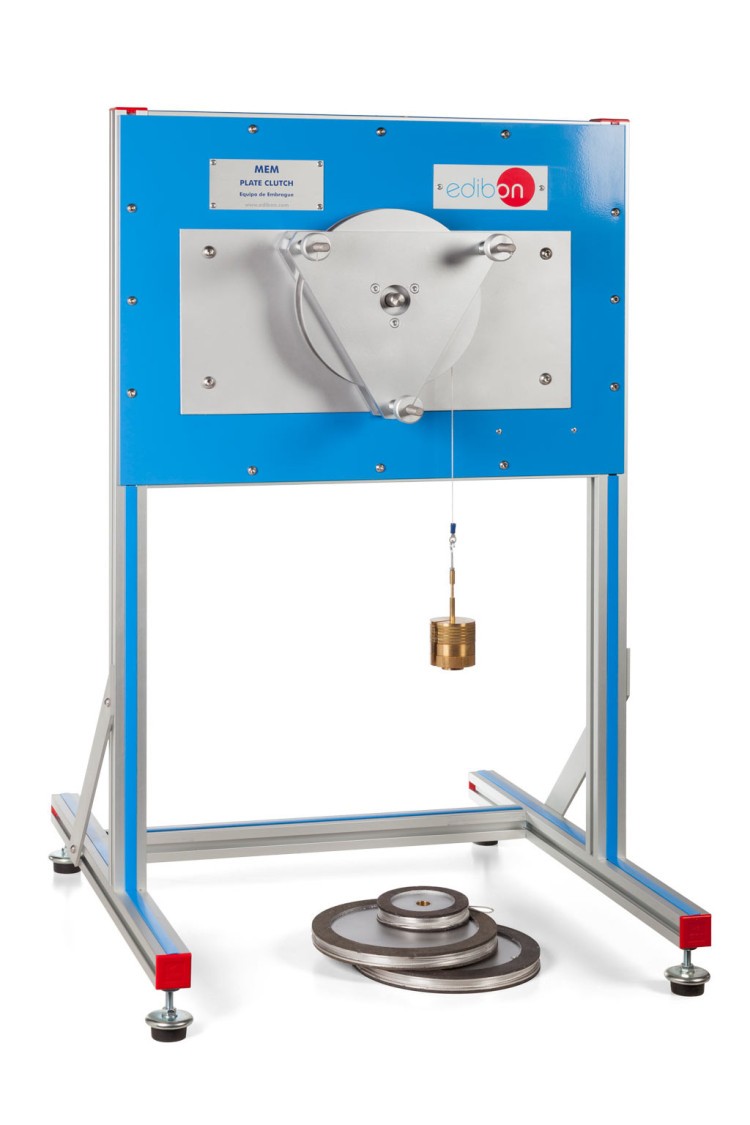

Ambreiajul cu plăci, „MEM”, permite demonstrarea influenței suprafeței de frecare și a presiunii aplicate a arcurilor asupra cuplului transmis pentru un ambreiaj de frecare. În acest scop, pentru creșterea presiunii în sistem vor fi folosite mai multe discuri de ambreiaj cu diametre și coeficienți de frecare diferite și arcuri, cu piulițe de strângere marcate.

Unitatea „MEM”, constă dintr-un disc cu material de frecare atașat și unul sau două discuri, în funcție de studiul care urmează să fie efectuat, care la frecare cu discul de frecare produce o forță de frecare.

Aceste discuri sunt dispuse pe un arbore din oțel inoxidabil, astfel încât, discul de frecare se rotește datorită unei serii de greutăți care trebuie atârnate pentru a produce un cuplu, în timp ce acestea vor fi oprite de discurile de presiune care produc forța de frecare, deoarece acestea sunt îmbinate cu arborele și cu structura.

Pentru a aplica presiune asupra sistemului se folosesc trei arcuri, cu piulițe de strângere marcate. Toate piulițele sunt marcate pentru a putea efectua aceeași forță cu toate și astfel crește presiunea în întregul sistem în mod uniform. Acest sistem transmite forța discurilor de presiune care o transmit restului echipamentului.

Sunt disponibile mai multe discuri de frecare cu diametre diferite și materiale de frecare diferite pentru a putea studia atât variația în funcție de dimensiune, cât și în funcție de coeficientul de frecare.

Studiul se poate face cu unul sau două discuri de presiune.

Unitate de masă cu picioare reglabile.
Cadru din aluminiu anodizat si panouri din otel vopsit.
Unitatea MEM constă în principal din:
  Arborele din oțel inoxidabil pe care se rotesc discurile de ambreiaj pentru a produce cuplu.
  Discuri de ambreiaj din aluminiu cu trei diametre diferite la care sunt atașate discurile de frecare:
  Două discuri de ambreiaj de Dext = 200 mm.
  Disc ambreiaj de Dext = 150 mm.
  Disc ambreiaj de Dext = 100 mm.
  Discuri de frecare interschimbabile din diferite materiale atașate discurilor de ambreiaj:
  Două discuri de frecare de Dext = 200 mm și Dint = 160 mm.; μ = 0,38 și μ = 0,62.
  Disc de frecare de Dext = 150 mm și Dint = 110 mm.; μ = 0,45.
  Disc de frecare de Dext = 100 mm și Dint = 70 mm.; μ = 0,45.
  Două discuri de presiune din aluminiu anodizat pentru producerea frecării de Dext = 200 mm și Dint = 16 mm.
  Trei arcuri care permit cresterea presiunii in sistem.
  Trei piulițe de strângere marcate pentru a regla uniform creșterea presiunii a sistemului.
  Inel de teflon, pentru a efectua studiul cu o singură suprafață de frecare.

SET B. Set cârlig și masă din alamă 2 kg
